Petit collectif
Les pompes de relevages Techneau sont conçues pour transporter les eaux pluviales ou usées d’un point bas, vers un point haut. Elles permettent ainsi d’assurer une évacuation efficace des eaux vers les points de traitements ou de rejets.
Le dimensionnement
Le F.E.A. ou cote du Fil d’Eau d’Arrivée dans le poste est déterminant pour le choix de votre poste de relevage dans le cadre d’une pose enterrée en extérieur de bâtiment.
| Profondeur du Fil d’Eau d’Arrivée (FEA) | Type d’effluents | Poste de relevage préconisé | Notre conseil |
| 900 mm | Eaux usées brutes Et eaux vannes | Star 900 |
Poste de relevage particulièrement adapté aux lieux publics |
| 400 ou 900 mm | Eaux usées brutes ou traitées | Star 900 |
Large choix de pompes
pour 2 FEA possibles |
Le principe de fonctionnement

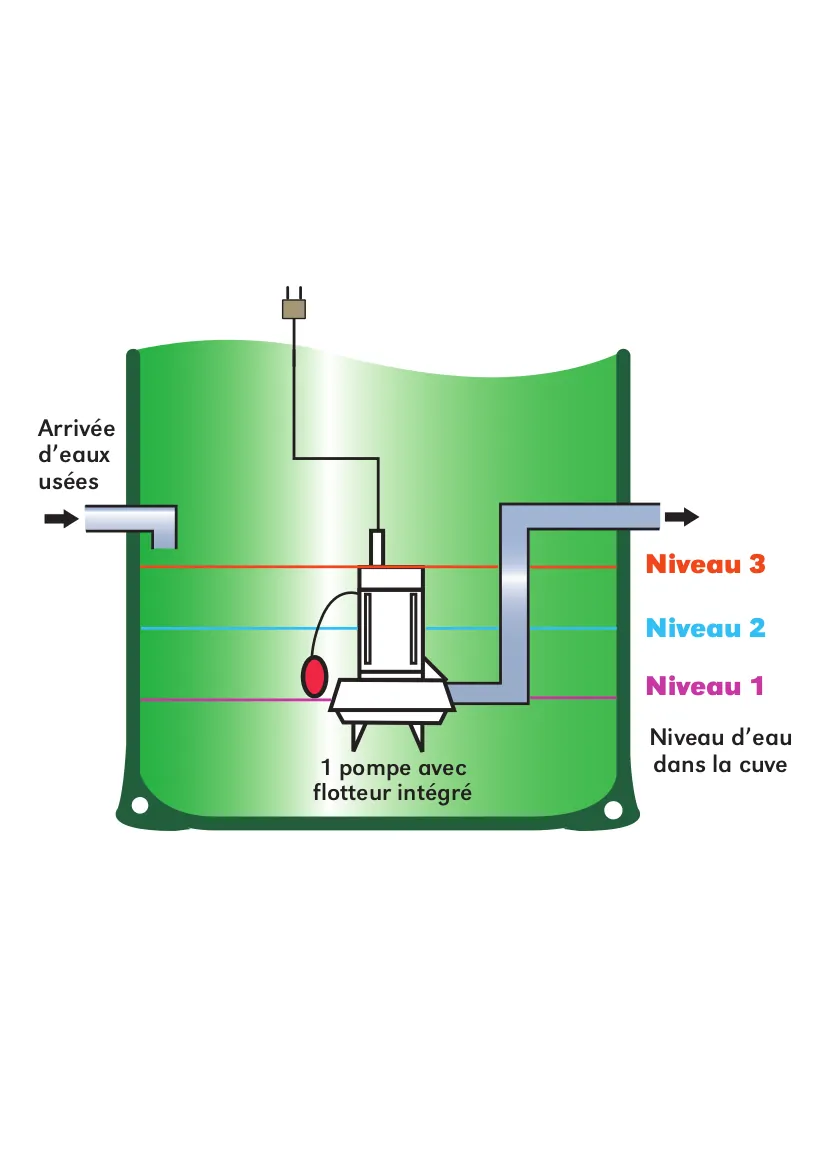

Fonctionnement à 1 pompe
Cycle de fonctionnement normal : l’eau monte dans la cuve et arrive au niveau 2 : le flotteur à bille enclenche la mise en marche de la pompe. Le niveau baisse jusqu’au niveau 1 : le flotteur arrête la pompe. Si le niveau 3 est atteint, le flotteur alarme (option) déclenche un signal sonore et visuel alertant du risque de débordement.
Fonctionnement à 2 pompes
Le système par sonde piézométrique fonctionne par mesure de pression. Il est fiable et précis. L’interface en façade délivre l’état de fonctionnement du poste.
Cycle fonctionnement normal : l’eau monte dans la cuve et arrive au niveau 2 : le capteur de pression enclenche la mise en marche d’une des 2 pompes. Le niveau baisse alors jusqu’au niveau 1 : le coffret arrête la pompe. Lors du prochain cycle, c’est l’autre pompe qui est mise en route : i y a dans ce cas alternance de fonctionnement.
En cas de défaillance d’une pompe, la pompe opérationnelle est systématiquement enclenchée au niveau 2.
Dans la situation d’un sur débit, l’effluent monte dans la cuve et arrive au niveau 2 : le capteur de pression enclenche la mise en marche d’une des deux pompes. Le niveau continue à monter et arrive au niveau 3 : la seconde pompe est alors mise en route ; il y a dans ce cas fonctionnement simultané des 2 pompes.
Si le niveau 4 est atteint, le flotteur alarme enclenche les 2 pompes ainsi qu’un signal sonore et visuel alertant du risque de débordement. L’arrêt des 2 pompes se fera alors par le flotteur alarme.
